注胶角码进一步描述
说明
注胶角码下面结合说明书附图和实施例对本发明作进一步描述。

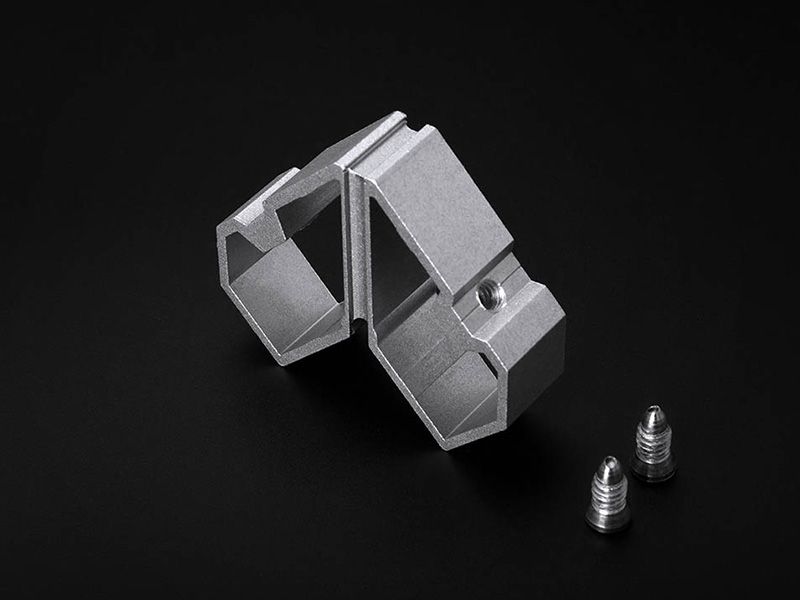

是具有本发明特征的一种挤压铝合金型材注胶角码立体结构图。
安装上下隔热板注胶角码立体结构图。
是具有本发明特征的一种带有连接板孔和胶填充槽的注胶角码立体结构图。
注胶角码镶嵌直角厚度调整片立体结构图。
是具有本发明特征的一种带有连接板孔和两固定端镶嵌上下扣盖的注胶角码立体结构图。
镶嵌扣盖。
组装立体结构图。
实施例1
注胶角码一种挤压铝合金型材注胶角码立体结构图如图1所示，图2是图1安装上下隔热板注胶角码立体结构图。其中：1是直角形角码，2是连接板，3是连接板孔，4是胶外填充槽，5是胶内填充槽，6是胶上填充槽，7是胶下填充槽，8是上固定端，9是上固定端减重孔，10是挤压上固定槽，11是下固定端，12是下固定端减重孔，13是挤压下固定槽，14是内上隔热板，15是内下隔热板，16是外上隔热板，17是外下隔热板。
