注胶角码注胶孔的功能外形

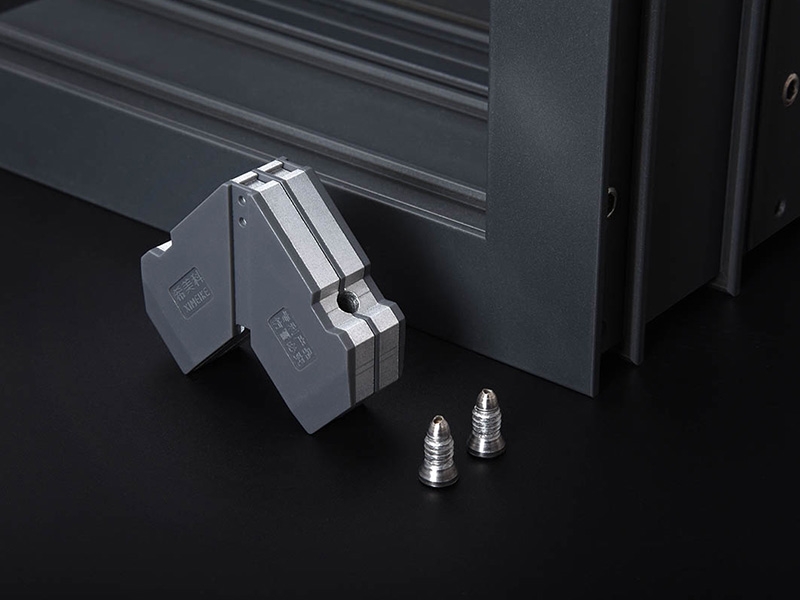

注胶角码涉及五金元件中紧固件技术领域,具体公开了一种门窗角码用空心注胶销钉,包括销钉本体,所述销钉本体为圆柱形,所述销钉本体两端包括头部和尾部,所述头部直径小于销钉本体直径,所述尾部直径大于销钉本体直径,所述销钉本体中心设有空腔,所述空腔贯穿头部和尾部,所述空腔与销钉本体同轴,所述空腔直径与头部直径相同。
所述头部高度大于尾部高度,所述头部为缩口,所述尾部为扩口,所述空腔直径大于等于销钉本体直径的1/2,本实用新型的一种门窗角码用空心注胶销钉,与角码配套使用,用于胀紧铝合金门窗型材腔的间隙,在具备销钉固定的同时兼具了注胶孔的功能,外形美观.
注胶角码框架式幕墙系统中横梁与立柱之间的连接常见的有两种形式,其中一种为通过螺栓角码连接的开口横梁连接形式,另一种为通过套芯销钉连接的闭口横梁连接形式,这两种连接形式的连接件一般均设置于横梁的腔体内侧.第1种连接形式常会产生横梁扭转,常被称作"横梁低头"现象.第二种连接形式对于横梁的加工要求较高,现场施工难度大,效率低.两种形式都有其弊端.本文所述新型闭口横梁连接形式为在上述两种连接形式基础上研发的一种新型横梁与立柱的连接方式,有以下优点:可有效预防"横梁低头"的现象;可实现横梁外侧可视化安装连接件;可降低横梁加工难度;可实现幕墙面板自重通过连接件直接传递给立柱,解决横梁的扭转低头的弊端;可节约工程成本.
